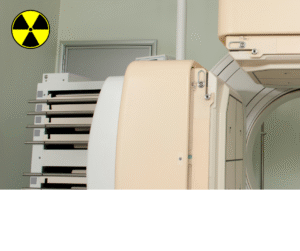

Gamma Kamera

Gamma kamera potrafi wykryć nawet najmniejsze zmiany nowotworowe, które pojawiają się we wczesnych stadiach choroby. Jest to przełomowe narzędzie diagnostyczne w medycynie nuklearnej, znane również jako kamera scyntygraficzna, które wykorzystuje niewielkie dawki izotopów promieniotwórczych do obrazowania narządów wewnętrznych.

Dzięki temu zaawansowanemu urządzeniu możemy przeprowadzać szczegółową diagnostykę układu kostnego, płuc, tarczycy, przytarczyc, serca i nerek. Nowoczesne gamma kamery, takie jak ta zainstalowana w Krakowskim Szpitalu Specjalistycznym, pozwalają na wykonywanie badań perfuzji i funkcji serca w krótszym czasie i przy zmniejszonych dawkach izotopów promieniotwórczych. Ponadto, unikalna konstrukcja umożliwia badanie pacjenta zarówno w pozycji siedzącej, jak i leżącej, zapewniając komfort i bezpieczeństwo podczas procedury.

W niniejszym artykule przyjrzymy się szczegółowo zasadzie działania gamma kamery, jej podstawowym elementom oraz zastosowaniom klinicznym, które czynią ją niezbędnym narzędziem we współczesnej diagnostyce medycznej.

Podstawowe Elementy Gammakamery

Konstrukcja gamma kamery opiera się na trzech kluczowych elementach, które współpracują ze sobą, aby zapewnić precyzyjne obrazowanie narządów wewnętrznych.

Budowa Detektora Scyntylacyjnego

Serce gamma kamery stanowi kryształ scyntylacyjny w kształcie dysku o średnicy 40-50 centymetrów. Grubość kryształu, wynosząca około 13 milimetrów, jest odwrotnie proporcjonalna do wewnętrznej zdolności rozdzielczej kamery. Kryształ przekształca energię promieniowania gamma w błyski światła widzialnego, umożliwiając tym samym detekcję promieniowania.

System Fotopowielaczy i Kolimatorów

Fotopowielacze, ułożone w charakterystyczną matrycę heksagonalną, przekształcają błyski świetlne w impulsy elektryczne. W zależności od typu aparatu, na powierzchni kryształu znajduje się od 20 do 120 powielaczy fotoelektronowych.

Natomiast kolimator, wykonany z ołowiu lub wolframu, pełni funkcję filtra przepuszczającego tylko promienie prostopadłe do powierzchni kryształu. Wyróżniamy następujące typy kolimatorów:

  • Proste ze szczelinami równoległymi
  • Zbieżne (ogniskujące)
  • Rozbieżne
  • Ze szczelinami ukośnymi
  • Typu pin-hole

Elektroniczny Układ Przetwarzania

System elektroniczny przetwarza sygnały z fotopowielaczy, generując trzy kluczowe informacje: amplitudę odpowiadającą energii rejestrowanych fotonów oraz dwa sygnały określające położenie punktu detekcji wzdłuż osi X i Y. W związku z tym, każdy zarejestrowany foton gamma jest precyzyjnie zlokalizowany w przestrzeni, co pozwala na utworzenie dokładnego obrazu rozkładu radiofarmaceutyku w badanym narządzie.

Proces Obrazowania Gamma

Proces obrazowania przy użyciu gamma kamery rozpoczyna się od precyzyjnego przygotowania radiofarmaceutyków, które stanowią kluczowy element diagnostyki nuklearnej.

Przygotowanie Radiofarmaceutyków

Najczęściej stosowanym radioizotopem w badaniach gamma kamery jest technet-99m (99mTc), który charakteryzuje się krótkim okresem półrozpadu wynoszącym około 6 godzin. Aktywność podawanego radiofarmaceutyku jest starannie dobierana w zależności od masy ciała pacjenta. W przypadku niektórych badań stosuje się również inne znaczniki, takie jak fluoryt-18 fluorodeoksyglukoza (FDG).

Radiofarmaceutyki można podawać pacjentom na kilka sposobów:

  • Dożylnie (najczęstsza metoda)
  • Doustnie
  • Wziewnie
  • Podskórnie

Interakcja z Tkankami Pacjenta

Po podaniu radiofarmaceutyku następuje okres oczekiwania, podczas którego substancja rozprzestrzenia się w organizmie i gromadzi w badanych tkankach. Obrazowanie przy pomocy gamma kamery wykonywane jest zazwyczaj 20-30 minut po dożylnym podaniu znacznika. Natomiast w przypadku badań scyntygraficznych układu kostnego, czas oczekiwania wydłuża się do około 3 godzin.

Podczas badania pacjent musi pozostać nieruchomo, ponieważ nawet niewielki ruch może znacząco wpłynąć na jakość uzyskiwanych obrazów. Ponadto, aby przyspieszyć usuwanie niezwiązanego radioizotopu z organizmu, zaleca się spożywanie zwiększonej ilości płynów.

W celu optymalizacji procesu obrazowania, w niektórych przypadkach stosuje się dodatkowe procedury. Na przykład, u pacjentów z żółtaczką i zwiększonym klirensem nerkowym, napromieniowanie można ograniczyć poprzez wymuszoną diurezę. Dodatkowo, przy badaniach wątroby i dróg żółciowych, zaleca się spożycie tłustego posiłku po podaniu radioizotopu.

Zastosowania Kliniczne

Współczesne zastosowania kliniczne gamma kamery obejmują szeroki zakres badań diagnostycznych, które umożliwiają precyzyjne wykrywanie i monitorowanie różnych schorzeń.

Diagnostyka Kardiologiczna

Nowoczesne gamma kamery kardiologiczne wykorzystują dziewięć detektorów półprzewodnikowych, umożliwiając wykonanie badania w zaledwie 2 minuty. Dzięki zastosowaniu detektorów CZT, urządzenia te zapewniają znacznie wyższą czułość w porównaniu z konwencjonalnymi kamerami SPECT. Ponadto, specjalna konstrukcja fotela do badań pozwala na wykonywanie diagnostyki zarówno w pozycji siedzącej, jak i leżącej, co znacząco zwiększa komfort pacjenta.

Badania Onkologiczne

W diagnostyce onkologicznej gamma kamera umożliwia wykrywanie zmian nowotworowych już we wczesnej fazie choroby. Najnowsze badania VISION oraz TheraP wykazały, że leczenie z wykorzystaniem znaczników radioizotopowych zmniejszyło ryzyko zgonu u prawie 40% pacjentów z rakiem prostaty. Natomiast w przypadku guzów neuroendokrynnych, przełomowym okazał się rok 2015, kiedy opublikowano wyniki badania NETTER-1.

Ocena Funkcji Tarczycy

Scyntygrafia tarczycy pozwala na kompleksową ocenę:

  • Wielkości i kształtu gruczołu
  • Położenia anatomicznego
  • Funkcji metabolicznej
  • Obecności guzków

Badanie wykonuje się przy użyciu izotopu technetu-99m, a rejestracja obrazów następuje po 20-30 minutach od podania znacznika. W przypadku nadczynności tarczycy, terapia radiojodem została wprowadzona już w 1941 roku i pozostaje skuteczną metodą leczenia.

Diagnostyka Układu Kostnego

W badaniach układu kostnego gamma kamera wykorzystuje radioizotop technetu (99mTc) połączony z kwasem metylenodifosfonowym (MDP). Ta kombinacja umożliwia precyzyjne wykrywanie przerzutów nowotworowych, stanów zapalnych kości oraz zmian pourazowych. Dodatkowo, technika SPECT/CT pozwala na tworzenie trójwymiarowych obrazów, co znacząco zwiększa dokładność diagnostyczną.

Kontrola Jakości i Bezpieczeństwo

Skuteczne funkcjonowanie gamma kamery wymaga regularnych procedur kontroli jakości oraz ścisłego przestrzegania zasad bezpieczeństwa radiologicznego. Systematyczne sprawdzanie parametrów technicznych zapewnia wiarygodność wyników diagnostycznych.

Protokoły Kalibracji

Kalibracja detektorów gamma kamery automatycznie dostosowuje wzmocnienia sygnałów dla każdego z fotopowielaczy. Podstawowe procedury kalibracyjne obejmują:

  1. Kontrolę wstępną:
    • Usunięcie kolimatorów
    • Wprowadzenie hasła kalibracyjnego
    • Ustawienie głowic w pozycji kalibracyjnej

Podczas kalibracji, całkowita liczba zliczeń w każdej z głowic powinna mieścić się w zakresie 15-20 tysięcy zliczeń na sekundę. Współczynniki kalibracji tła dla różnych typów gamma kamer wynoszą odpowiednio 1,19 dla kamery Discovery oraz 1,13 dla standardowej gamma kamery.

Ponadto, codzienna kontrola obejmuje wizualną inspekcję kolimatorów w celu wykrycia potencjalnych wad mogących zagrażać bezpieczeństwu. Następnie przeprowadza się ocenę tła dla najczęściej stosowanego okna o niskiej energii.

Ochrona Radiologiczna

W zakresie ochrony radiologicznej, badanie izotopowe jest uznawane za bezpieczne. Jednakże, należy przestrzegać określonych protokołów bezpieczeństwa:

Podany radiofarmaceutyk nie wpływa na zdolność kierowania pojazdami. W przypadku kobiet w ciąży lub karmiących piersią stosuje się specjalne procedury – zaleca się przerwę w karmieniu przez 12 godzin po podaniu radioznacznika.

Wszystkie urządzenia muszą być regularnie sprawdzane pod kątem zgodności z normami bezpieczeństwa. W przypadku wykrycia niezgodności, urządzenie natychmiast wycofuje się z użytku do czasu przeprowadzenia niezbędnych napraw.

System kontroli powinien obejmować wszystkie aspekty wpływające na jakość przeprowadzanych badań i stanowić integralną część pracy klinicznej w zakładach medycyny nuklearnej. Wyniki testów kontrolnych są starannie zapisywane i analizowane w celu wykrycia potencjalnego pogorszenia działania urządzenia.

Wnioski

Gamma kamera stanowi przełomowe narzędzie w nowoczesnej diagnostyce medycznej. Przede wszystkim, jej zaawansowana konstrukcja, składająca się z detektora scyntylacyjnego, systemu fotopowielaczy i kolimatorów oraz elektronicznego układu przetwarzania, umożliwia precyzyjne obrazowanie narządów wewnętrznych.

Szczególnie istotne jest szerokie spektrum zastosowań klinicznych tego urządzenia. Diagnostyka kardiologiczna z wykorzystaniem detektorów CZT znacząco skraca czas badania, podczas gdy w onkologii gamma kamera umożliwia wczesne wykrywanie zmian nowotworowych. Dodatkowo, badania tarczycy i układu kostnego zyskały nową jakość dzięki technologii SPECT/CT.

Wreszcie, rygorystyczne protokoły kontroli jakości i zasady ochrony radiologicznej zapewniają bezpieczeństwo zarówno pacjentom, jak i personelowi medycznemu. Systematyczna kalibracja detektorów i regularne kontrole techniczne gwarantują wiarygodność wyników diagnostycznych, czyniąc z gamma kamery niezastąpione narzędzie w codziennej praktyce medycznej.
