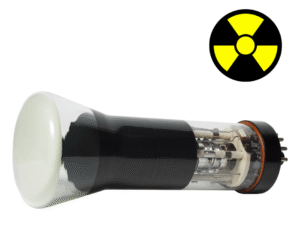

Lampa RTG: Budowa i rodzaje lamp rentgenowskich

Promieniowanie rentgenowskie, odkryte pod koniec XIX wieku, zrewolucjonizowało medycynę diagnostyczną, umożliwiając nieinwazyjne obrazowanie wnętrza ludzkiego ciała. Kluczowym elementem tego przełomu technologicznego jest lampa rentgenowska, urządzenie generujące promieniowanie X. W niniejszym artykule zgłębimy tajniki budowy, funkcjonowania oraz różnorodności lamp rentgenowskich, które stanowią serce aparatów RTG wykorzystywanych w nowoczesnej diagnostyce medycznej.

Lampy rentgenowskie, będące źródłem promieniowania X, są nieodzownym elementem współczesnej medycyny. Ich zastosowanie obejmuje szeroki zakres procedur diagnostycznych, od prostych zdjęć kości po zaawansowane badania tomografii komputerowej. Zrozumienie zasad działania i konstrukcji tych urządzeń jest kluczowe dla specjalistów z dziedziny radiologii, inżynierii biomedycznej oraz personelu medycznego obsługującego aparaturę rentgenowską.

W kolejnych sekcjach omówimy szczegółowo budowę lamp rentgenowskich, procesy fizyczne zachodzące w ich wnętrzu, różne typy lamp stosowanych w diagnostyce oraz najnowsze trendy w rozwoju tej technologii. Przyjrzymy się również aspektom bezpieczeństwa związanym z użytkowaniem lamp RTG oraz ich wpływowi na jakość uzyskiwanych obrazów diagnostycznych.

Historia i rozwój lamp rentgenowskich

Odkrycie promieniowania X przez Wilhelma Conrada Röntgena w 1895 roku zapoczątkowało erę radiologii. Pierwsze lampy rentgenowskie były prostymi urządzeniami, znacznie różniącymi się od zaawansowanych modeli stosowanych obecnie. Początkowo wykorzystywano rurki Crookesa, które generowały promieniowanie X jako produkt uboczny wyładowań elektrycznych w gazie.

Ewolucja lamp rentgenowskich przebiegała stopniowo, obejmując szereg istotnych innowacji. Wprowadzenie lamp z gorącą katodą przez Williama Coolidge’a w 1913 roku stanowiło przełom, umożliwiając precyzyjną kontrolę nad emisją elektronów. To rozwiązanie znacząco poprawiło wydajność i stabilność generowania promieniowania X.

Kolejne dekady przyniosły dalsze udoskonalenia, takie jak:

Wprowadzenie anod obrotowych, co pozwoliło na lepsze odprowadzanie ciepła i zwiększenie mocy lamp
Zastosowanie nowych materiałów, w tym wolframu, do konstrukcji anod, zwiększając ich trwałość
Opracowanie systemów chłodzenia, umożliwiających dłuższą pracę lamp bez ryzyka przegrzania
Miniaturyzację lamp, co przyczyniło się do rozwoju przenośnych aparatów RTG

Postęp technologiczny w dziedzinie lamp rentgenowskich był ściśle powiązany z rozwojem elektroniki i inżynierii materiałowej. Współczesne lampy RTG są wynikiem ponad stulecia badań i innowacji, łącząc w sobie zaawansowaną technologię z głębokim zrozumieniem fizyki promieniowania.

Podstawy fizyczne działania lampy rentgenowskiej

Zrozumienie zasad fizycznych leżących u podstaw działania lampy rentgenowskiej jest kluczowe dla pełnego pojęcia jej funkcjonowania. Proces generowania promieniowania X opiera się na kilku fundamentalnych zjawiskach fizycznych.

Emisja elektronów

Pierwszym etapem w procesie wytwarzania promieniowania X jest emisja elektronów z katody. Zjawisko to, znane jako emisja termoelektronowa, zachodzi gdy katoda, wykonana najczęściej z wolframu, jest podgrzewana do wysokiej temperatury (około 2000°C) przez przepływający przez nią prąd elektryczny. W tych warunkach elektrony zyskują wystarczającą energię, aby pokonać barierę potencjału i opuścić powierzchnię metalu.

Przyspieszanie elektronów

Emitowane elektrony są następnie przyspieszane w silnym polu elektrycznym wytworzonym między katodą a anodą. Różnica potencjałów między tymi elektrodami może wynosić od kilkudziesięciu do kilkuset kilowoltów, w zależności od przeznaczenia lampy. Przyspieszane elektrony zyskują znaczną energię kinetyczną.

Hamowanie elektronów i generacja promieniowania X

Gdy przyspieszone elektrony uderzają w anodę, dochodzi do ich gwałtownego hamowania. Proces ten prowadzi do emisji promieniowania elektromagnetycznego, znanego jako promieniowanie hamowania (niem. Bremsstrahlung). Spektrum energetyczne tego promieniowania jest ciągłe, z maksymalną energią odpowiadającą energii kinetycznej elektronów.

Promieniowanie charakterystyczne

Oprócz promieniowania hamowania, w lampie rentgenowskiej generowane jest również promieniowanie charakterystyczne. Powstaje ono, gdy padające elektrony wybijają elektrony z wewnętrznych powłok atomów materiału anody. Gdy elektrony z wyższych powłok przeskakują, aby zapełnić powstałe luki, emitują fotony o ściśle określonych energiach, charakterystycznych dla danego pierwiastka.

Efektywność konwersji energii

Warto zauważyć, że proces generowania promieniowania X jest stosunkowo nieefektywny energetycznie. Tylko około 1% energii kinetycznej elektronów jest przekształcane w promieniowanie X, podczas gdy pozostałe 99% zamieniane jest na ciepło. To stawia wysokie wymagania w zakresie odprowadzania ciepła z anody lampy rentgenowskiej.

Budowa lampy rentgenowskiej

Lampa rentgenowska to zaawansowane urządzenie, którego konstrukcja jest wynikiem dziesiątek lat badań i udoskonaleń. Każdy element lampy pełni istotną funkcję w procesie generowania promieniowania X. Przyjrzyjmy się szczegółowo głównym komponentom lampy rentgenowskiej.

Bańka próżniowa

Podstawowym elementem lampy rentgenowskiej jest bańka próżniowa, wykonana zwykle ze szkła lub ceramiki. Wewnątrz bańki panuje wysoka próżnia, co jest niezbędne do prawidłowego funkcjonowania lampy. Próżnia zapobiega jonizacji gazu, która mogłaby zakłócić ruch elektronów i prowadzić do uszkodzenia lampy.

Katoda

Katoda jest źródłem elektronów w lampie rentgenowskiej. Składa się z żarnika (filamentu) wykonanego najczęściej z wolframu, otoczonego metalową osłoną zwaną czaszą ogniskującą. Żarnik jest podgrzewany do wysokiej temperatury przez przepływający prąd, co prowadzi do emisji elektronów. Czasza ogniskująca pomaga w skupieniu strumienia elektronów na małym obszarze anody.

Anoda

Anoda jest celem, w który uderzają elektrony emitowane przez katodę. Wykonana jest z materiału o wysokiej liczbie atomowej, najczęściej wolframu, ze względu na jego wysoką temperaturę topnienia i dobre właściwości termiczne. Anoda może być stacjonarna lub obrotowa. W przypadku anody obrotowej, tarcza anodowa jest zamontowana na wale silnika, co pozwala na lepsze rozpraszanie ciepła i umożliwia pracę z wyższymi mocami.

Okienko wyjściowe

Promieniowanie X generowane w lampie musi opuścić bańkę próżniową, aby mogło być wykorzystane do obrazowania. Służy do tego specjalne okienko wyjściowe, wykonane z materiału o niskiej liczbie atomowej (zwykle berylu), który pozwala na przejście promieniowania X z minimalnym osłabieniem.

System chłodzenia

Ze względu na dużą ilość ciepła generowanego podczas pracy lampy, niezbędny jest efektywny system chłodzenia. W prostszych lampach może to być pasywne chłodzenie poprzez radiatory, podczas gdy bardziej zaawansowane modele wykorzystują chłodzenie cieczą lub olejem.

Osłony i kolimatory

Lampa rentgenowska jest wyposażona w system osłon i kolimatorów, które ograniczają emisję promieniowania w niepożądanych kierunkach. Osłony wykonane są z materiałów o wysokiej liczbie atomowej, takich jak ołów, które skutecznie pochłaniają promieniowanie X.

Rodzaje lamp rentgenowskich

W zależności od zastosowania i wymagań diagnostycznych, stosuje się różne typy lamp rentgenowskich. Każdy rodzaj lampy ma swoje unikalne cechy i zalety, które czynią go odpowiednim do konkretnych zastosowań medycznych.

Lampy z anodą stacjonarną

Lampy z anodą stacjonarną są najprostszym typem lamp rentgenowskich. W tych lampach anoda jest nieruchomym elementem, zwykle w kształcie płaskiego dysku lub stożka. Zaletą tego typu lamp jest ich prosta konstrukcja i niższy koszt produkcji. Są one często stosowane w przenośnych aparatach RTG oraz w stomatologii, gdzie wymagania dotyczące mocy są stosunkowo niskie.

Głównym ograniczeniem lamp z anodą stacjonarną jest ich mniejsza wydajność cieplna. Ciepło generowane podczas bombardowania elektronami koncentruje się na małym obszarze anody, co ogranicza maksymalną moc lampy i czas ekspozycji.

Lampy z anodą obrotową

Lampy z anodą obrotową stanowią znaczące udoskonalenie w stosunku do lamp z anodą stacjonarną. W tych lampach anoda ma kształt dysku, który obraca się z dużą prędkością (zwykle około 3000-10000 obrotów na minutę) podczas ekspozycji. Rotacja anody pozwala na rozłożenie ciepła na większej powierzchni, co znacznie zwiększa wydajność cieplną lampy.

Zalety lamp z anodą obrotową:

Możliwość pracy z wyższymi mocami
Dłuższe czasy ekspozycji
Lepsza jakość obrazu dzięki możliwości stosowania mniejszych ognisk

Lampy z anodą obrotową są powszechnie stosowane w diagnostyce szpitalnej, gdzie wymagane są wysokie moce i krótkie czasy ekspozycji.

Lampy z podwójnym ogniskiem

Lampy z podwójnym ogniskiem posiadają dwa oddzielne żarniki w katodzie, co pozwala na wybór między dwoma różnymi rozmiarami ogniska. Mniejsze ognisko zapewnia lepszą rozdzielczość obrazu, ale ogranicza maksymalną moc lampy. Większe ognisko umożliwia pracę z wyższymi mocami, kosztem nieznacznego pogorszenia rozdzielczości.

Ta elastyczność czyni lampy z podwójnym ogniskiem idealnymi do szerokiego zakresu zastosowań diagnostycznych, od badań wymagających wysokiej rozdzielczości (np. mammografia) po badania wymagające dużej mocy (np. angiografia).

Lampy mammograficzne

Lampy mammograficzne są specjalnie zaprojektowane do obrazowania tkanek miękkich piersi. Charakteryzują się one:

Niskim napięciem przyspieszającym (zwykle 25-35 kV)
Specjalną anodą, często wykonaną z molibdenu lub rodu
Bardzo małym ogniskiem dla uzyskania wysokiej rozdzielczości obrazu

Unikalna konstrukcja lamp mammograficznych pozwala na uzyskanie optymalnego kontrastu w obrazowaniu tkanek miękkich przy jednoczesnym minimalizowaniu dawki promieniowania.

Lampy do tomografii komputerowej

Lampy stosowane w tomografach komputerowych muszą spełniać szczególnie wymagające kryteria. Charakteryzują się one:

Bardzo wysoką mocą (często powyżej 100 kW)
Możliwością ciągłej pracy przez długi czas
Zaawansowanymi systemami chłodzenia, często wykorzystującymi ciekły metal

Lampy CT muszą być w stanie generować stabilne promieniowanie X podczas szybkiej rotacji gantry tomografu, co stawia wysokie wymagania w zakresie ich konstrukcji i wydajności.

Procesy fizyczne w lampie rentgenowskiej

Zrozumienie procesów fizycznych zachodzących w lampie rentgenowskiej jest kluczowe dla pełnego pojęcia jej funkcjonowania i optymalizacji jej pracy. W lampie RTG zachodzi szereg złożonych zjawisk, które prowadzą do generacji promieniowania X.

Emisja termoelektronowa

Pierwszym etapem w procesie generowania promieniowania X jest emisja elektronów z katody. Zjawisko to, znane jako emisja termoelektronowa, zachodzi gdy katoda (zwykle wykonana z wolframu) jest podgrzewana do bardzo wysokiej temperatury, rzędu 2000-2300°C. W tych warunkach elektrony zyskują wystarczającą energię, aby pokonać barierę potencjału i opuścić powierzchnię metalu.

Intensywność emisji elektronów jest opisana równaniem Richardsona-Dushmana:

J = AT^2 exp(-φ/kT)

gdzie:

J – gęstość prądu emisji
A – stała Richardsona
T – temperatura bezwzględna
φ – praca wyjścia materiału katody
k – stała Boltzmanna

Przyspieszanie elektronów

E = eV

gdzie:

E – energia kinetyczna elektronu
e – ładunek elementarny
V – napięcie przyspieszające

Generacja promieniowania hamowania

Intensywność promieniowania hamowania jest proporcjonalna do kwadratu liczby atomowej materiału anody i kwadratu napięcia przyspieszającego:

I ∝ Z^2 * V^2

Generacja promieniowania charakterystycznego

Energie tych fotonów są określone różnicą energii między poziomami elektronowymi w atomie:

E = hν = E2 - E1

gdzie:

E – energia fotonu
h – stała Plancka
ν – częstotliwość fotonu
E2, E1 – energie poziomów elektronowych

Efektywność konwersji energii

Proces generowania promieniowania X jest stosunkowo nieefektywny energetycznie. Tylko około 1% energii kinetycznej elektronów jest przekształcane w promieniowanie X, podczas gdy pozostałe 99% zamieniane jest na ciepło. Efektywność konwersji można wyrazić wzorem:

η = Energia promieniowania X / Energia kinetyczna elektronów

Ta niska efektywność stawia wysokie wymagania w zakresie odprowadzania ciepła z anody lampy rentgenowskiej.

Charakterystyka widmowa promieniowania X

Promieniowanie X generowane w lampie rentgenowskiej charakteryzuje się specyficznym widmem energetycznym, które ma kluczowe znaczenie dla jakości obrazowania i dawki promieniowania otrzymywanej przez pacjenta. Zrozumienie charakterystyki widmowej jest niezbędne dla optymalizacji parametrów ekspozycji w różnych zastosowaniach diagnostycznych.

Widmo ciągłe

Podstawowym składnikiem widma promieniowania X jest widmo ciągłe, wynikające z promieniowania hamowania. Charakteryzuje się ono następującymi cechami:

Szeroki zakres energii: od zera do maksymalnej energii odpowiadającej napięciu przyspieszającemu.
Maksimum intensywności: występuje przy energii około 1/3 energii maksymalnej.
Granica krótkofalowa: odpowiada maksymalnej energii elektronów i jest określona wzorem:

λmin = hc / eV

gdzie:

λmin – minimalna długość fali
h – stała Plancka
c – prędkość światła
e – ładunek elementarny
V – napięcie przyspieszające

Linie charakterystyczne

Nałożone na widmo ciągłe są ostre piki odpowiadające promieniowaniu charakterystycznemu. Energie tych linii są charakterystyczne dla materiału anody i odpowiadają różnicom energii między powłokami elektronowymi w atomach tego materiału.

Najważniejsze linie charakterystyczne dla typowych materiałów anodowych to:

Materiał	Linia Kα (keV)	Linia Kβ (keV)
Molibden	17.5	19.6
Wolfram	59.3	67.2
Rod	20.2	22.7

Wpływ napięcia na widmo

Zwiększenie napięcia przyspieszającego ma kilka efektów na widmo promieniowania X:

Przesuwa granicę krótkofalową w kierunku wyższych energii.
Zwiększa ogólną intensywność promieniowania.
Zmienia kształt widma, zwiększając proporcję wysokoenergetycznych fotonów.

Filtracja widma

W praktyce klinicznej stosuje się filtrację wiązki promieniowania X, aby zmodyfikować jej widmo energetyczne. Filtracja ma na celu:

Usunięcie niskoenergetycznych fotonów, które nie przyczyniają się do tworzenia obrazu, a jedynie zwiększają dawkę dla pacjenta.
Usztywnienie wiązki, czyli zwiększenie średniej energii fotonów.

Typowe materiały filtrujące to:

Aluminium: stosowane powszechnie w diagnostyce ogólnej
Miedź: używana w pediatrii i mammografii
Molibden: specyficzny dla mammografii

Znaczenie dla obrazowania

Charakterystyka widmowa promieniowania X ma bezpośredni wpływ na jakość obrazowania:

Kontrast obrazu: zależy od różnic w absorpcji promieniowania przez różne tkanki, co jest funkcją energii fotonów.
Dawka promieniowania: niskoenergetyczne fotony są łatwiej absorbowane przez tkanki, zwiększając dawkę bez poprawy jakości obrazu.
Przenikliwość: wysokoenergetyczne fotony lepiej penetrują grubsze części ciała, ale mogą prowadzić do zmniejszenia kontrastu.

Optymalizacja widma promieniowania X poprzez dobór odpowiedniego napięcia, materiału anody i filtracji jest kluczowa dla uzyskania wysokiej jakości obrazów diagnostycznych przy minimalnej dawce promieniowania dla pacjenta.

Systemy chłodzenia lamp rentgenowskich

Efektywne odprowadzanie ciepła z lampy rentgenowskiej jest kluczowe dla jej wydajności i trwałości. Ze względu na niską efektywność konwersji energii elektronów na promieniowanie X (około 1%), większość energii zamieniana jest na ciepło, które musi być skutecznie odprowadzone. Systemy chłodzenia lamp RTG ewoluowały wraz z rozwojem technologii, umożliwiając pracę z coraz wyższymi mocami.

Chłodzenie powietrzem

Najprostszym i najstarszym systemem chłodzenia jest chłodzenie powietrzem. Jest ono stosowane głównie w lampach o niskiej mocy, takich jak lampy dentystyczne czy przenośne aparaty RTG.

Zalety:

Prosta konstrukcja
Niskie koszty
Brak ryzyka wycieku cieczy chłodzącej

Wady:

Ograniczona wydajność chłodzenia
Hałas generowany przez wentylatory

Chłodzenie olejowe

Chłodzenie olejowe jest powszechnie stosowane w lampach o średniej mocy. Olej cyrkuluje wokół anody, odbierając ciepło, a następnie jest chłodzony w zewnętrznym radiatorze.

Zalety:

Wyższa wydajność chłodzenia niż w systemach powietrznych
Cichsza praca
Dobre właściwości izolacyjne oleju

Wady:

Ryzyko wycieku oleju
Konieczność okresowej wymiany oleju

Chłodzenie wodne

Systemy chłodzenia wodnego są stosowane w lampach o wysokiej mocy, takich jak lampy do tomografii komputerowej. Woda przepływa przez kanały w obudowie lampy, odbierając ciepło z anody.

Zalety:

Bardzo wysoka wydajność chłodzenia
Możliwość pracy z dużymi mocami

Wady:

Skomplikowana konstrukcja
Ryzyko korozji
Konieczność stosowania systemów uzdatniania wody

Chłodzenie ciekłym metalem

Najnowocześniejsze lampy rentgenowskie, szczególnie te stosowane w zaawansowanych systemach tomografii komputerowej, wykorzystują chłodzenie ciekłym metalem, najczęściej galem.

Zalety:

Ekstremalnie wysoka wydajność chłodzenia
Możliwość pracy z bardzo wysokimi mocami
Dobra przewodność elektryczna

Wady:

Wysoki koszt
Skomplikowana technologia
Potencjalne problemy z bezpieczeństwem w przypadku wycieku

Systemy monitorowania temperatury

Niezależnie od zastosowanego systemu chłodzenia, nowoczesne lampy rentgenowskie są wyposażone w zaawansowane systemy monitorowania temperatury. Obejmują one:

Czujniki temperatury rozmieszczone w kluczowych punktach lampy
Systemy kontroli przepływu czynnika chłodzącego
Automatyczne systemy wyłączania w przypadku przegrzania

Strategie zarządzania ciepłem

Oprócz systemów chłodzenia, stosuje się również inne strategie zarządzania ciepłem w lampach rentgenowskich:

Rotacja anody: pozwala na rozłożenie ciepła na większej powierzchni
Pulsacyjny tryb pracy: umożliwia okresowe ochłodzenie lampy między ekspozycjami
Zastosowanie materiałów o wysokiej przewodności cieplnej w konstrukcji lampy

Efektywne chłodzenie lamp rentgenowskich nie tylko zwiększa ich żywotność, ale także umożliwia pracę z wyższymi mocami, co przekłada się na lepszą jakość obrazowania i szersze możliwości diagnostyczne.

Kontrola jakości i bezpieczeństwo lamp rentgenowskich

Zapewnienie wysokiej jakości i bezpieczeństwa lamp rentgenowskich jest kluczowe zarówno dla uzyskiwania wiarygodnych wyników diagnostycznych, jak i dla ochrony pacjentów i personelu przed nadmiernym narażeniem na promieniowanie. Proces kontroli jakości obejmuje szereg procedur i testów, które są regularnie przeprowadzane w celu utrzymania optymalnej wydajności lampy.

Testy akceptacyjne

Przed wprowadzeniem nowej lampy rentgenowskiej do użytku klinicznego, przeprowadza się szereg testów akceptacyjnych. Obejmują one:

Weryfikację zgodności parametrów lampy z specyfikacją producenta
Testy stabilności wyjścia promieniowania X
Ocenę jednorodności wiązki promieniowania
Sprawdzenie dokładności kolimacji wiązki

Kontrole okresowe

Regularne kontrole okresowe są niezbędne do utrzymania wysokiej jakości obrazowania i bezpieczeństwa. Typowe testy obejmują:

Pomiar wydajności lampy (mGy/mAs)
Ocenę filtracji wiązki
Sprawdzenie dokładności wskaźników ekspozycji
Testy powtarzalności i odtwarzalności parametrów ekspozycji

Monitorowanie dawki promieniowania

Nowoczesne systemy rentgenowskie są wyposażone w zaawansowane systemy monitorowania dawki promieniowania. Obejmują one:

Wskaźniki dawki powierzchniowej (DAP – Dose Area Product)
Systemy rejestracji dawki dla poszczególnych pacjentów
Alarmy przekroczenia ustalonych poziomów referencyjnych dawek

Bezpieczeństwo elektryczne

Lampy rentgenowskie pracują z wysokimi napięciami, co wymaga szczególnej uwagi w zakresie bezpieczeństwa elektrycznego:

Regularne testy izolacji elektrycznej
Sprawdzanie systemów uziemienia
Kontrola integralności osłon i obudów

Ochrona radiologiczna

Zapewnienie odpowiedniej ochrony radiologicznej jest kluczowym aspektem bezpieczeństwa:

Weryfikacja skuteczności osłon stałych i ruchomych
Kontrola szczelności obudowy lampy
Pomiary promieniowania rozproszonego w otoczeniu aparatu RTG

Procedury awaryjne

Opracowanie i wdrożenie procedur awaryjnych jest niezbędne dla bezpiecznej eksploatacji lamp rentgenowskich:

Protokoły postępowania w przypadku awarii lampy
Procedury ewakuacji w sytuacji zagrożenia radiacyjnego
Systemy natychmiastowego wyłączania w przypadku nieprawidłowości

Szkolenia personelu

Regularne szkolenia personelu obsługującego aparaturę rentgenowską są kluczowe dla zapewnienia bezpieczeństwa:

Szkolenia z zakresu ochrony radiologicznej
Kursy obsługi i konserwacji sprzętu
Warsztaty z optymalizacji parametrów ekspozycji

Dokumentacja i audyty

Prowadzenie szczegółowej dokumentacji i regularne audyty są niezbędne dla utrzymania wysokich standardów jakości i bezpieczeństwa:

Rejestry wszystkich testów i kontroli
Dokumentacja napraw i konserwacji
Okresowe audyty wewnętrzne i zewnętrzne

Kompleksowe podejście do kontroli jakości i bezpieczeństwa lamp rentgenowskich nie tylko zapewnia wysoką jakość diagnostyki, ale także minimalizuje ryzyko dla pacjentów i personelu medycznego. Ciągłe doskonalenie procedur i technologii w tym zakresie jest kluczowe dla rozwoju nowoczesnej radiologii.
